APLICACION DE MANIVELA BALANCIN
Algunas aplicaciones comunes del mecanismo manivela balancín son: el mecanismo de la máquina de coser, el mecanismo de las bombas de posos de petróleo, el mecanismo de las máquinas elípticas
El mecanismo manivela balancín se obtiene a partir de la cadena cinemática de 4 barras y necesariamente la barra más corta tendra que ser la manivela, En este mecanismo, dicha barra más corta realiza giros completos mientras que la otra barra articulada a tierra posee un movimiento de rotación alternativo (balancín).
Materiales:
​
- Tablas de balso .
- Bisturi.
- Caladora.
- Lija 120-180.
- Tornillos.
- Pintura vinilo blanco , rojo y negro.
Desarrollo:
Corte de tablas | Tablas a las medida |
---|---|
Palos de manivela | Lijado de tablas |
Lijado de tablas | Manivela |
Precisión entre los puntos de union | Unión con tornillos |
Unión de todos los brazos | Manivela BalancÃn |
Pintura de manivela | Pintura de tablas |

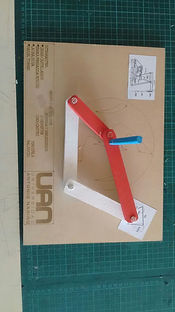

Resultado final:
APLICACION DE DOBLE MANIVELA
Algunas aplicaciones comunes del mecanismo doble manivela son: mecanismos de maquinarias transportadoras, máquinas de ejercicio.
El mecanismo doble manivela se obtiene a partir de la cadena cinemática de 4 barras cuando la barra más corta es la barra fija o bastidor.
Conlusiones:
Las manivelas son las encargadas de dar el giro en 360 grados y el balancin es el encargado de hacer movimientos oscilatorios.
Resultado final:
